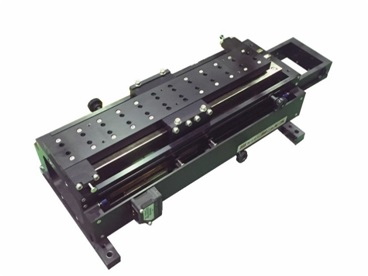

SSV-135LS　仕様

型番 SSV-135LS
水平加振 ○
水平起振 ×
垂直加振 ×
垂直起振 ×
最大加振力 N (kgf) 88.2(9)
最大変位 mmp-p 300
最大速度 cm/s 52.5
最大加速度 m/s2 (G)peak 4.9（0.5）
周波数範囲 Hz 0.1～30
可動部質量 kg 18
最大搭載質量 kg 50
可動部支持方式 低抵抗型クロスローラガイド
冷却方式 自然空冷
電源 単相 AC100V　50/60Hz
質量 kg 80
寸法 mm (W) 735
(D) 400
(H) 238
振動テーブルサイズ mm □400×400

※　数値は単体無負荷・□400×400振動テーブル取付け時の数値になります。
※　電源は振動試験機に対応する電力増幅器のものです。

SSV-135LS 正弦波加振波形

　周波数：0.2Hz
　変位量：250mmp-p
　加速度：20cm/s2
　電力増幅器：SVA-ST-10
　加速度検出器：V405-BR
　レーザー変位計：KEYENCE IL-600
　周波数レンジ：22.5Hz

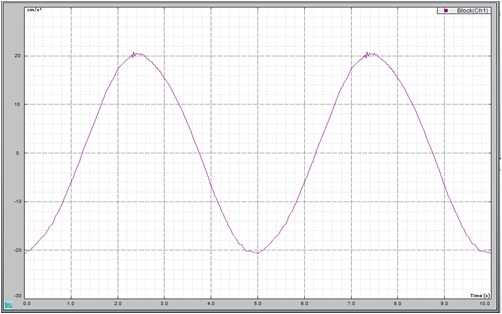

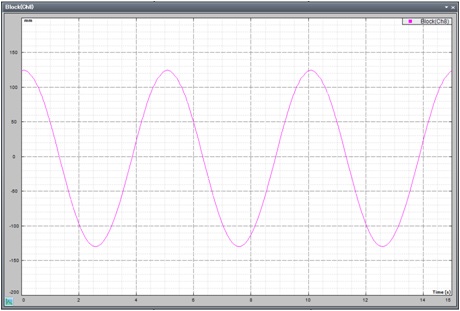

加速度波形 変位波形
