概説

　振動試験・実験等に欠かせないシステムの一つとして、振動制御装置/解析装置があります。
　振動制御装置とは、振動台をどのように動かすか、どんな試験を行うかを用途にあったソフトウエアを使用して入力波を設定し、試験終了まで管理する装置です。
　本装置はフィードバック制御になります。

DSC40-SMART仕様 一覧　＞＞

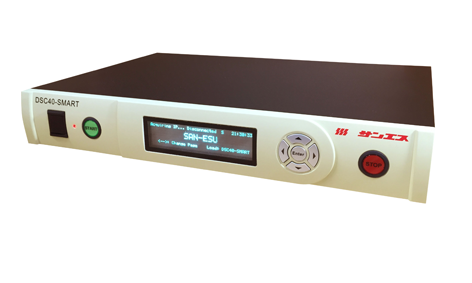

デジタル振動制御装置　DSC40-SMART

　DSC40-SMART は、最新の先端技術により開発された世界最高水準のデジタル振動制御装置です。
　全世界で広く使用されている第4 世代LAN システム制御方式を採用し、遠隔操作やモニタリングも容易です。
　AD/DA 変換24bit、ダイナミックレンジ130dB を誇り、入力チャンネルは4ch（1ch は制御用加速度検出器に使用）で増設により、最大入力64ch まで拡張可能です。
　本体には4GB フラッシュメモリを内蔵し、試験状況を本体の液晶ディプレイに表示でき、オプションによりデータの収録も可能です。

DSC40-SMART


デジタル振動制御装置 （DSC40-SMART） 制御用ソフトウエア一覧

正弦波振動制御システム DSC40-SINE
共振点自動解析制御システム DSC40-RSTD
地震波再現制御システム DSC40-TTH
衝撃波制御システム DSC40-SHOCK
衝撃波応答スペクトル制御システム DSC40-SRS
ランダム振動制御システム DSC40-RANDOM
サインONランダム振動制御システム DSC40-SOR
ランダムONランダム振動制御システム DSC40-ROR

　　ソフトウェア名にポインタを乗せることでソフトウェアの解説文を表示します。

長時間波形再現制御システム DSC40-TWR



入力部 チャンネル 　　　4(最大8チャンネル可)
カップリング 　　　AC、DC、チャージモード、IEPE（アンプ内蔵型）
IEPE電源 　　　4.7mA、21VDC
電圧レンジ 　　　±20VPk
デジタルフィルター 　　　デジタルハイパス・ローパスフィルター
A/D 変換 　　　24bit A/D コンバータ
ダイナミックレンジ 　　　160dBfs
サンプリングレート 　　　0.48Hz～102.4KHz（54 レンジ）
出力部 チャンネル 　　　2チャンネル(サイン時の2チャンネルは COLA)
インピーダンス 　　　50Ω
デジタルフィルター 　　　デジタルハイパス・ローパスフィルター
D/A 変換 　　　24bit D/A コンバータ
ダイナミックレンジ 　　　100dB fs
サンプリングレート 　　　最大102.4KHz/チャンネル
ハードウェア部 外形寸法 　　　66×440×330（H×W×D）
本体質量 　　　4.2kg
所要電源 　　　ACアダプター：100-240V（47-440Hz）、DC 電源：15V±10％
メインメモリ 　　　4GBフラッシュメモリ


制御用システムソフトウェア　仕様

正弦波
DSC40-SINE		 周波数範囲 　　　最大46 kHz
掃引速度 　　　Log(Oct/Min)：0.001〜120
　　　Linear（Hz/Sec）：0.001〜120
スイープ速度制御 　　　Oct/Min、Hz/Sec、Dec/Min、Sweeps/Min他
圧縮率 　　　高速（60dB/S）、低速（20dB/S）、及びカスタマイズ可能
スペクトル表示解像度 　　　256〜4,096
ループ時間 　　　通常10ミリ秒
制御ダイナミックレンジ 　　　標準100 dB
ランダム波
DSC40-RANDOM		 周波数範囲 　　　最大46kHz
スペクトル解像度 　　　200、400、800、1,600、3,200
平均数 　　　1-500(2-1000DOF)
オーバーラップ率 　　　なし、50%、75%、87.5%
制御精度 　　　±1dB以下(200DOF)
シグマ クリッピング 　　　3-10
ループ時間 　　　12.5ミリ秒(2000Hz)
制御ダイナミックレンジ 　　　90 dB
衝撃波
DSC40-SHOCK		 サンプリングレート 　　　最大102.4kHz
ブロックサイズ 　　　512〜32768ポイント
平均化係数 　　　1～4フレーム
パルス幅 　　　0.05～3031ms
パルス波形 　　　ハーフサイン波、鋸刃状波(初期/終点PEAK)、三角波、台形波、長方形波
地震波
DSC40-TTH
（任意波形）		 ブロックサイズ 　　　2048〜65500ポイント
平均化係数 　　　1～4フレーム
再生回数 　　　1～999999999
再生時間 　　　65500ポイントデータ使用時、以下の通り
　　　　　　50Hzサンプリング時1310秒
　　　　　　100Hzサンプリング時655秒
　　　　　　200Hzサンプリング時327.5秒
　　　　　　640Hzサンプリング時102秒
　　　　　　2560Hzサンプリング時25秒
インポート 　　　ATFXファイル、テキストファイル、サンエスフォーマット、K-NET(KIK-NET)フォーマット等
波形生成 　　　サイン、ホワイトノイズ、ベルコア、サインバースト


３方向(２方向)同時制御システムソフトウェア（DSC40-Dse3）　仕様

　3方向(2方向)同時制御システムは弊社のDSC40（TTHソフトウェア）が出力するドライブ信号を使用して、地震波形を最大3チャンネル同時に出力させるソフトウエアです。

　ドライブ信号は、テキスト保存されたものであれば、インポートが可能です。

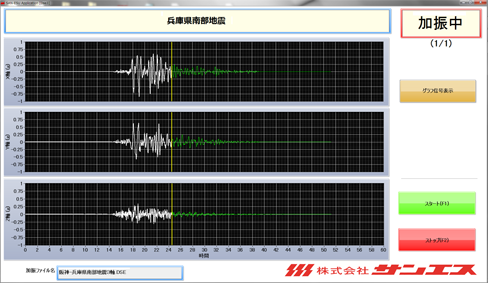

3方向(2方向)同時制御システム 実行画面

3方向(2方向)同時制御
DSC40-Dse3		 画面波形 　　　地震波再現制御システムの制御信号を表示
出力波形 　　　地震波再現制御システムのドライブ信号を出力
出力軸 　　　X/Y/Z軸同時、又は単独軸
作成波(正弦波) 　　　漸増/瞬発の作成が可能


※その他、特別設計を申し受け致します　＞＞　お問合わせページへ
