概説

 試験 / 実験時の試験体データを測定 / 解析する場合、FFT アナライザやデータロガー等の装置が必要になります。
 弊社では、1モジュール4~8chで、64chまで増設可能なDSA-SP80X と、4ch固定タイプのDSA-SP40X を取り揃えています。

DSA-SP80X/SP40X 仕様一覧 >>

リアルタイム振動解析装置 DSA-SP80X (4~64ch) / DSA-SP40X (4ch)

 DSA-SPシリーズは、最新の先端技術により開発された高機能ダイナミックマルチ測定装置として活躍しています。
 高速浮動小数点DSPを搭載、24bit入出力、ダイナミックレンジ 100db以上、サンプリングレートでは最大102.4kHzのクラス最高性能を誇り、 大容量の4GBフラッシュメモリを内蔵し、データの収録が可能です。
 80Xは入力4~8chのモジュールユニットで、増設ユニットを使用することにより最大64chまで増設可能であり、小型・ポケットサイズ・4chの40Xはパソコン無しでのデータ収録が可能で、バッテリーフル充電時には約6時間の連続駆動を実現しています。
また、DSA-SPシリーズはアンプ内蔵型のため、コンデンサー・マイクロフォン・圧電型加速度検出器から 入力可能で、振動騒音解析、波形収録、環境試験等の目的に応じた幅広い計測と解析が可能な 世界最高レベルのマルチチャンネルFFT解析・収録装置です。

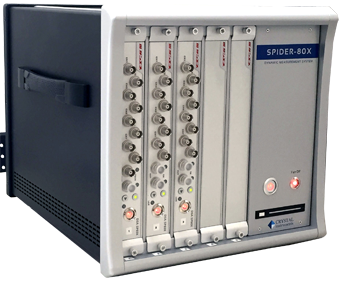

DSA-SP80X(4~8ch 1モジュールタイプ) DSA-SP80X(増設ユニット)

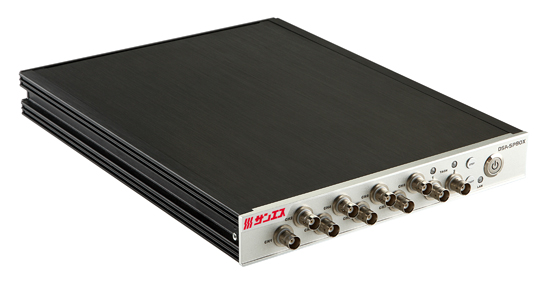

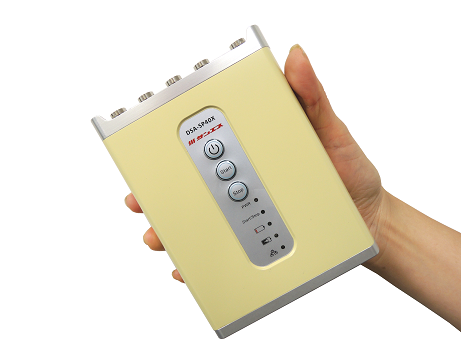

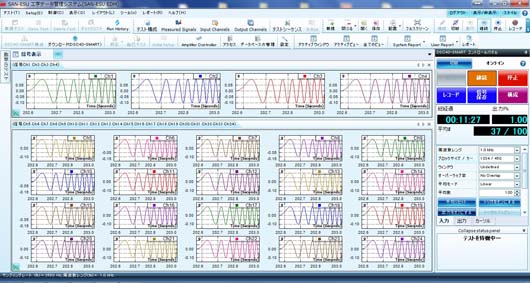

DSA-SP40X (4ch) 24ch 計測画面


リアルタイム振動解析装置 測定用ソフトウエア一覧

FFT解析システム DSA-FFT
長時間波形収録システム DSA-TWR
正弦波掃引応答解析システム DSA-SR
音響解析システム DSA-OCT
衝撃応答スペクトル解析システム DSA-SRS
事後解析システム DSA-PA

  ソフトウェア名にポインタを乗せることでソフトウェアの解説文を表示します。

ファイル変換システム DSA-FC



入力部
アナログチャンネル 標準:4~8ch(1モジュール)
最大:64ch(8モジュール)
ACカップリング 0.3Hz(-3db)、0.7Hz(-0.1db)
A/D変換 24bit A/Dコンバータ
接続タイプ BNC フィルタリング アナログフィルター
デジタルフィルター(160db/oct)
TEDS IEEE 1451.4準拠
カプリング AC、DC、ICP(プリアンプ内蔵)
チャージモード
ダイナミックレンジ 130db フルスケール
サンプリングレート 0.48Hz~102.4kHz(54段階)
ICP(IEPE) プリアンプ内蔵型用電源:
4.7mV、21V
位相差 ±1.0°以内(DC~20,000Hz)
S/N比 -100db 以内(DC~1,000Hz)
入力電圧 MAX:±20V
(入力保護電圧±80V/peak)
クロストーク -100db 以下
周波数精度 0.00025%
電圧インピーダンス 1MΩ 振幅精度 0.5%
出力部
チャンネル 1ch または 2ch 電圧インピーダンス 1MΩ
接続タイプ BNC デジタルフィルター デジタルハイパス/
ローパスフィルタ設定可能
D/A変換 24bit D/Aコンバータ
ダイナミックレンジ 100db フルスケール 振幅精度(正弦波) 1kHz±1%
(0.34db:0.1~5V/peak)
サンプリングレート MAX:102.4kHz
出力電圧 MAX:102.4kHz:±10V 出力波形 正弦波、掃引正弦波、三角波、
矩形波、ホワイトノイズ、DC他
インピーダンス 50Ω(差動増幅器)
最大電流 25mA 波形データサイズ 最大 16,000 ポイント(Typical)
周波数範囲 MAX:46,000 Hz
本体部
フラッシュメモリ 4 GB 所要電源 AC 100~240V (47~440Hz)
DC電源: 15V DC (±10%)
RAM 32MB
LAN接続 イーサーネット 100Base-T 外形寸法 240(W) × 310(D) × 35(H) mm
シリアルポート RS-485 質量 約 2.0 kg
ネットワーク ユニット増設: IEEE 1588v2 プロトコル
時間同期精度: ±100 nsec
位相同期精度: 1°(20kHz)
温度・湿度環境 -10℃ ~ +55℃、
10% ~ 85% RH(結露のないこと)
パソコン環境
対応OS Microsoft Windows 10/8/7/XP(SP3)R
OSタイプ 32-bit・64-bit 対応
プロセッサ性能 MIN: 1.5GHz Dual Core × 86
ハードディスク空容量 MIN: 10 GB の空き容量


入力部
チャンネル数 4 ch
カプリング AC ・ DC ・ IEPE/ICP(プリアンプ内蔵型)
入力レンジ ±0.1V ・ ±1V ・ ±10V(入力保護電圧±40V peak)
入力インピーダンス 500k Ω
A/D 変換 24bit A/D コンバーター(アンチエリアジングフィルター)
フィルタリング アナログフィルター ・ デジタルフィルター
ダイナミックレンジ 100db フルスケール
サンプリングレート 0.48 Hz ~ 102.4 kHz(54段階)
位相差 ±1.0°以内(DC~200,000Hz)
S/N比、クロストーク -100db 以内
周波数精度・振幅精度 ±0.00025%( 1kHzで±0.25Hzマージン)、0.1%( 1kHz、1V input)
出力部
チャンネル数 1 ch
D/A 変換 24bit D/A コンバーター
ダイナミックレンジ 100db フルスケール
サンプリングレート MAX : 102.4 kHz
インピーダンス 50 Ω(差動増幅器)
出力レンジ ±10 V
出力波形 正弦波 ・ 掃引正弦波 ・ 三角波 ・ 矩形波 ・ 任意波形 ・ ホワイトノイズ ・ DC他
本体部
フラッシュメモリ 4 GB
LAN 接続 イーサネット100Base-T
所要電源 AC 100~240 V(50/60 Hz)、DC 電源:15 V DC(±10%)
消費電力 MAX:6W(内蔵バッテリーフル充電時:約6時間の連続駆動可能)
外形寸法・質量 109(W)×135(D)×32.5(H) mm、約 0.56 kg
温度・湿度環境 -10℃~+55℃、10%~85% RH(結露のないこと)
パソコン環境
対応OS Microsoft Windows 10/8/7
OSタイプ 32-bit・64-bit 対応
