概説

 サンエスのご提供する落下・衝撃試験機は開発製品や包装貨物の落下試験を非常に高い精度で行える落下試験機です。
 航空宇宙・自動車・家電・IT関連企業はもちろん、食品・医療官関連、包装資材・運輸・建設業に至るまで幅広く採用されており、 世界適合規格のASTM、JIS、ISO、TAPP 等で定義されている信頼性評価試験が簡単に行えます。

機種別仕様一覧 >>

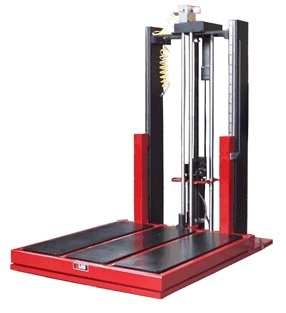

落下試験機 AD‐シリーズ (AD-125/160/500 SX-600)

 AD- シリーズは包装貨物/ 製品の用途や信頼性評価試験に合わせ、幅広いモデルをご用意しています。
 独自の試料体支持機構方式で超小型製品(25W×25Dmm) に対応するAD-125 や、他社にない最大600kg までの超大型試 料用に対応し、フォークがベースプレート内に収納され、リバウンド現象の発生しないMAXDROP SX-600 等、信頼性と耐久性に富んだ落下試験装置です。

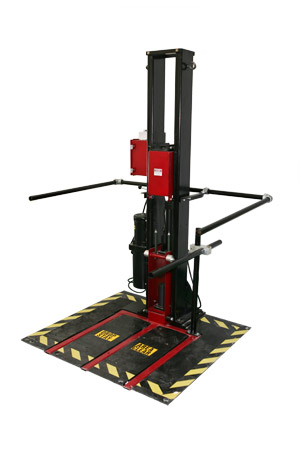

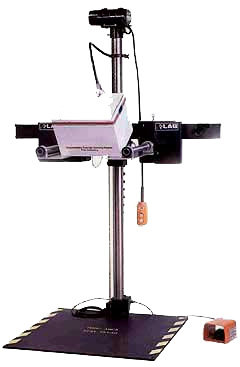

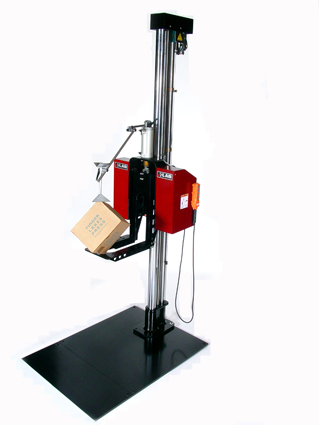

AD-125 AD-160A AD-500 MAXDROP SX-600


衝撃試験器 SD-シリーズ (SD-10/16/24)

 LABの自由落下テストシステム、落下衝撃試験機 SD シリーズは、 正弦波・方形波・および各種の仕様に応じて鋸歯状パルスを高精度に生成、再現致します。

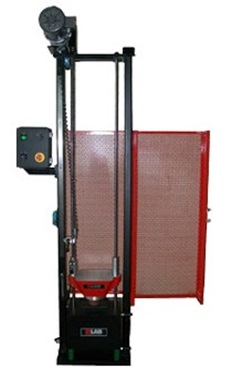

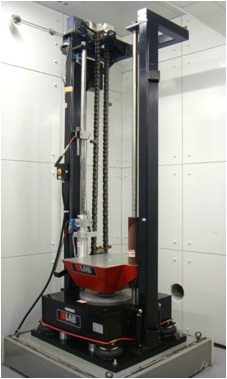

SD-24 SD-10

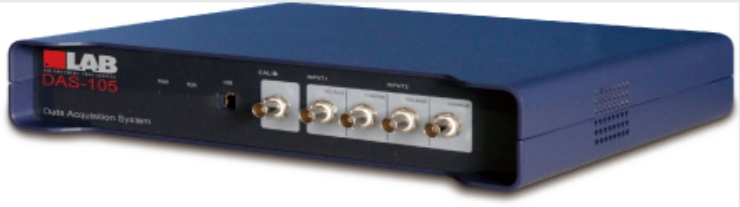

ダイナミックデータ集録システム DAS-105

 DAS-105は、リアルタイムデータ処理ボックスとアプリケーションソフトウェアで構成される高精度ダイナミックデータ集録システムです。
 リアルタイムデータ処理ボックスでは、データの収集及びリアルタイム解析がデュエルDSPで処理され、USBで接続される制御・解析用パソコンのアプリケーションソフトウェアでデータの表示・保存を行います。

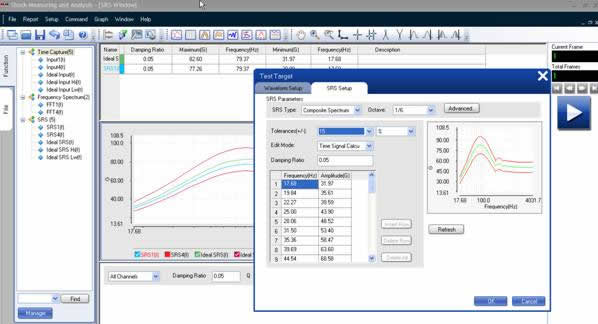

DAS-105 計測画面 スクリーンショット



形式 最大搭載
質量(kg)
試料体
許容寸法(mm)
落下高さ範囲
(mm)
外形寸法
(mm)
本体質量
(kg)
所要電源
AD-125 57 914 W × 914 D
高さH-無制限
203-2134 1270W
970D
454 AC120V1φ
50/60Hz
10A
AD-160A 73 813 D
W・高さH-無制限
381-1829 813W
1300D
454
AD-500 227 762D
W・高さH-無制限
51-762 1219W
1100D
907 AC220V3φ
50/60Hz
10A or 15A
SE-300 300 1000W × 1195D
高さH-無制限
51-1524 1219W
2540D
2268
SX-600 600 1499W × 1499D
高さH-無制限
51-889 1625W
1880D
5443


衝撃試験機 仕様一覧

形式 最大搭載
質量(kg)
衝撃台寸法
(mm)
落下高さ範囲
(mm)
最大加速度
(G)
最少衝撃
作用時間(ms)
外形寸法
(mm)
本体質量
(kg)
所要電源
SD-10 14 254 W× 254D 1067 3500 0.3 305W
635D
2388H
431 単相
120-220 V
50/60Hz
SD-16 91 406W× 406D 1524 1500 0.5 686W
838D
3073H
1588
SD-24 181 610W× 610D 1524 1000 1.0 1219W
1219D
3353H
2495


データ収集装置 DAS-105 仕様

入力チャンネル   標準: 4チャンネル最大: 16チャンネル 出力チャンネル   1チャンネル(キャリブレーション用端子)
カップリング   AC・DC・IEPE (アンプ内蔵型) サンプリング
周波数
  1MHz
電圧レンジ   0.1V・1V・10V(10V PEAK) 外形寸法
(mm)
  約 75H× 340W× 260D
インパルス幅   0.1ms - 100ms 本体質量   約 2.8 kg
インパルス
加速度
  < 100000G 所要電源   ACアダプター: 88-264V (47-63Hz)
