概説

 株式会社サンエスでは、免震/制振付建築物・トラス・橋梁・土質水槽など、目的に応じてあらゆるモデル模型を作成致します。
 教育現場での実技実習・教材として、動的構造解析、リアルタイムアナライザー、モーダル解析などにお役立てください。


TMD 制振装置

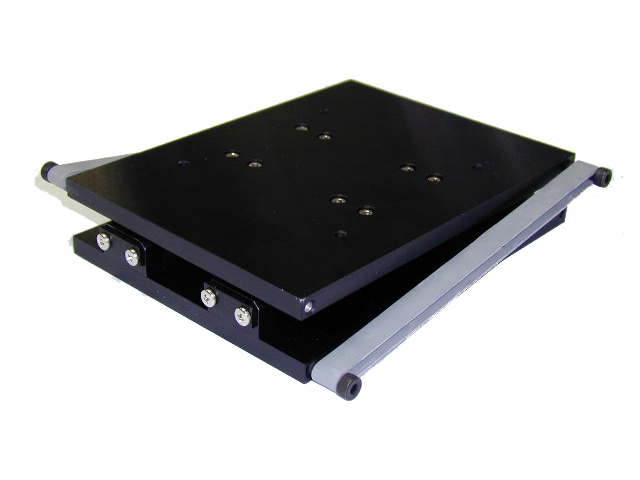

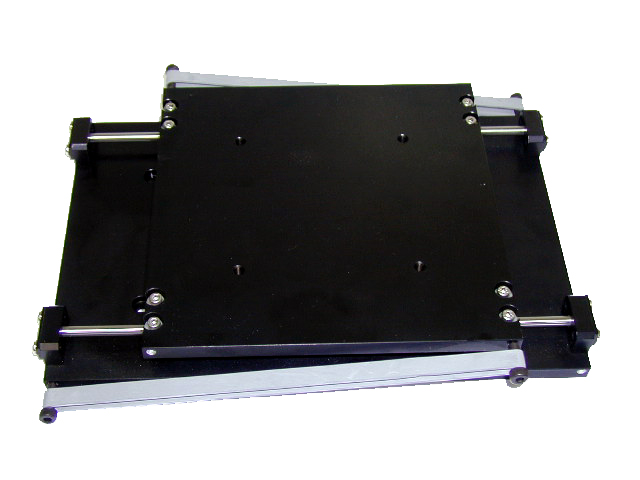

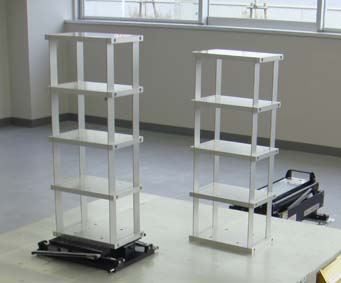

ラーメン構造実験模型 免震装置


ラーメン構造実験模型 仕様

固有周波数   0.3~10Hz 構造   ラーメン構造(板バネ支柱階層 / スラブ板)
材質   高力アルミ合金(アルマイト処理) 階層   1~4層まで任意可変
制振方法   TMD式リニアスライド 免震方法   リニアベアリング・ゴムダンパー
寸法・質量
(参考)
  200W×150D×995H (mm) 8.0kg
  200W×150D×800H (mm) 7.0kg
  200W×150D×600H (mm) 6.0kg
周波数変更用
ウェイト (参考)
  材質:SS400 200W×150D×15T (mm)
  4枚×3.5kg 計14kg
