概説

　特許取得のリニアスライド軸受け方式（特許第3413482号）を使用した振動試験用水平/ 垂直、１軸、2 軸同時、3 軸同時の振動試験装置です。
　永久磁石振動試験器の使用により、冷却装置、油圧装置などの付帯設備が不要なため狭い場所や制限がある場所でも設置が可能で、冷却装置が不要なことから騒音が皆無に近く、各種実験や評価試験などに最適です。
　永久磁石振動試験器は加振部の磁気回路に永久磁石を使用しており、励磁コイルが不要で発熱も少なく、待機中はほとんど電力を要しません。省エネルギーであり地球環境に大変やさしくなっていますなっています。

SPT3D シリーズ　【3軸同時地震波振動台】　特許取得済

型番	最大積載質量 (ton)	最大変位 (mm^p-p)			最大加速度 (m/s²:Peak)			振動台寸法 (mm)
型番	最大積載質量 (ton)	X軸	Y軸	Z軸	X軸	Y軸	Z軸	振動台寸法 (mm)
SPT3D-50K-85L-500T	50	400-600	400-600	150-200	9.8(1G)-19.6(2G)			5000×5000
SPT3D-30K-85L-150T	15							3000×3000
SPT3D-20K-85L-80T	8							2000×2000
SPT3D-15K-85L-50T	5	250-400	250-400	150				1500×1500
SPT3D-10K-12-3T	0.3	150	150	150				1000×1000
SPT3D-6K-86S-1T	0.1	50	50	50	98(10G)			600×600

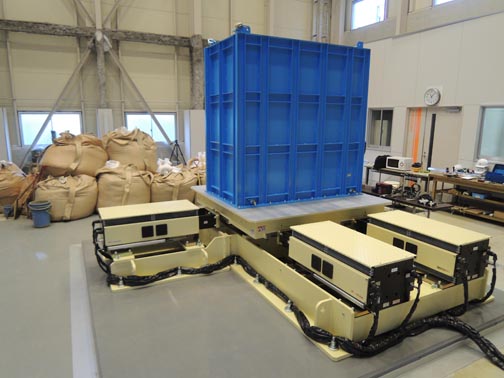

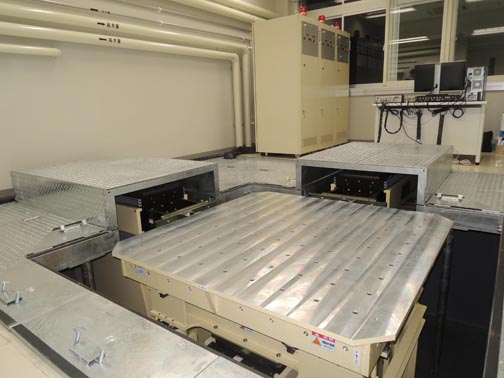

3軸同時永久磁石地震波振動台 SPT3D-25K-95L3-100T テーブルサイズ： 2.5m×2.5m X軸 : 600mm^p-p　Y 軸 : 400mm^p-p　Z軸 : 150mm^p-p	3軸同時永久磁石地震波振動台 SPT3D-20K-95L3-120T テーブルサイズ： 2m×2m X軸 : 600mm^p-p　Y 軸 : 400mm^p-p　Z軸 : 150mm^p-p


3軸同時永久磁石地震波振動台 SPT3D-20K-95L3-100T テーブルサイズ： 2m×2m X軸 : 600mm^p-p　Y 軸 : 400mm^p-p　Z軸 : 150mm^p-p	3軸同時永久磁石地震波振動台 SPT3D-15K-85L-50T テーブルサイズ： 1.5m×1.5m X軸 : 400mm^p-p　Y 軸 : 400mm^p-p　Z軸 : 150mm^p-p

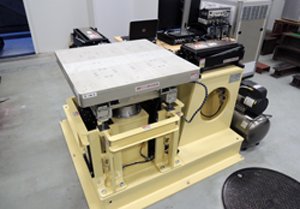

3軸同時永久磁石地震波振動台 SPT3D-15K-85L-50T テーブルサイズ： 1.5m×1.5m X軸 : 400mm^p-p　Y 軸 : 400mm^p-p　Z軸 : 150mm^p-p	3軸同時永久磁石地震波振動台 SPT3DS-6.5K-12-2T テーブルサイズ： 0.65m×0.65m X軸 : 150mm^p-p　Y 軸 : 150mm^p-p　Z軸 : 100mm^p-p

SPT2D（V) シリーズ　【2軸同時地震波振動台】　特許取得済

型番	最大積載質量 (ton)	最大変位 (mm^p-p)		最大加速度 (m/s²:Peak)			振動台寸法 (mm)
型番	最大積載質量 (ton)	X軸	Y (Z) 軸	X軸	Y軸	Z軸	振動台寸法 (mm)
SPT2D(V)-50K-85L-500T	50	400-600	400-600(200)	9.8(1G)-19.6(2G)			5000×5000
SPT2D(V)-30K-85L-150T	15		400-600(200)				3000×3000
SPT2D(V)-20K-85L-80T	8		400-600(150)				2000×2000
SPT2D(V)-15K-85L-50T	5	250-400	250-400(150)				1500×1500
SPT2D(V)-10K-85L-3T	0.3	150	150				1000×1000

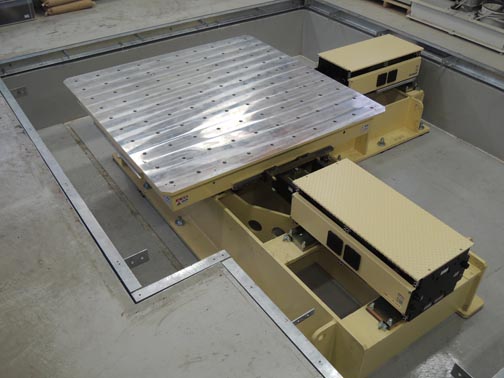

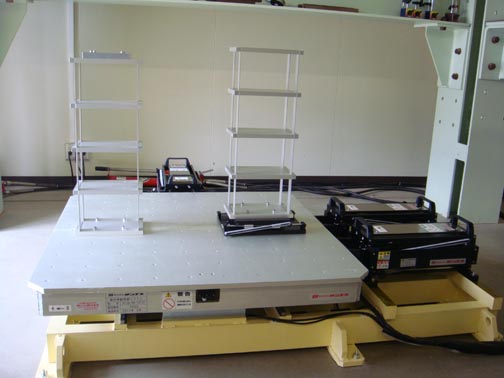

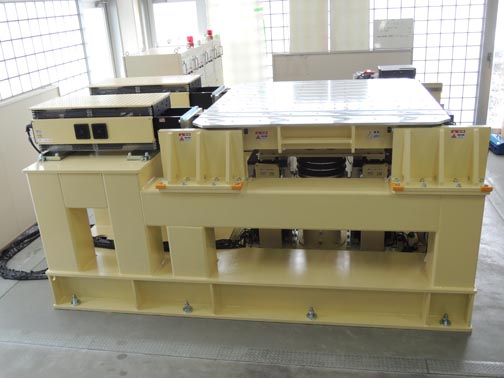

2軸同時永久磁石地震波振動台 SPT2D-30K-85L2-150T テーブルサイズ： 3m×3m X軸 : 400mm^p-p　Y 軸 : 400mm^p-p	2軸同時永久磁石地震波振動台 SPT2DV-18K-85L2-50T テーブルサイズ： 1.8m×1.8m X軸 : 400mm^p-p　Z 軸 : 150mm^p-p


2軸同時永久磁石地震波振動台 SPT2D-20K-85L2-80T テーブルサイズ： 2m×2m X軸 : 400mm^p-p　Y 軸 : 400mm^p-p	2軸同時永久磁石地震波振動台 SPT2D-20K-85L-80T テーブルサイズ： 2m×2m X軸 : 400mm^p-p　Y 軸 : 400mm^p-p

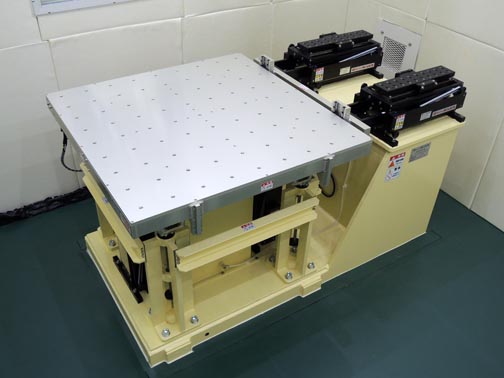

2軸同時永久磁石地震波振動台 SPT2D-10K-122-5T テーブルサイズ： 1m×1m X軸 : 150mm^p-p　Y 軸 : 150mm^p-p	高精度複合環境振動試験システム（水平/垂直） SPT2DV-9K-12LS2-3T テーブルサイズ： 0.9m×0.9m X軸 : 200mm^p-p　Z 軸 : 100mm^p-p

SPTD シリーズ　【地震波振動台】

型番	最大積載質量 (ton)	最大変位 (mm^p-p)	最大加速度 (m/s²:Peak)			振動台寸法 (mm)
型番	最大積載質量 (ton)	最大変位 (mm^p-p)	X軸	Y軸	Z軸	振動台寸法 (mm)
SPTD(U)-50K-85L-500T	50	400-800	9.8(1G)-19.6(2G)			5000×5000
SPTD(U)-30K-85L-150T	15					3000×3000
SPTD(U)-20K-85L-80T	8					2000×2000
SPTD(U)-15K-85L-50T	5	250-400				1500×1500
SPTD(U)-15KS-85L-30T	3	250-400				1500×1000
SPTD(U)-10K-12-3T	0.3	150-250	9.8(1G)			1000×1000
SPTW-8K-75-3T	0.3	100	39.2(4G)			800×800

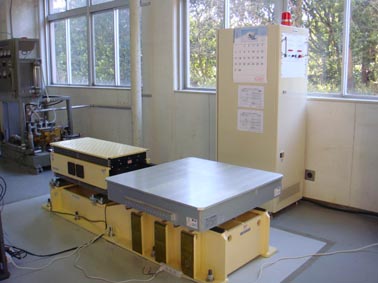

永久磁石地震波振動台 SPTD-10K-75L-20T テーブルサイズ： 1m×1m X軸 : 360mm^p-p	永久磁石地震波振動台（高/低周波数域兼用） SPTD-12K-85L-30T テーブルサイズ： 1.2m×1.2m(低周波) 0.3m×0.3m(高周波) X軸 : 400mm^p-p(低周波) 100mm^p-p(高周波)


永久磁石地震波振動台 SPTD-15K-85L-50T テーブルサイズ： 1.5m×1.5m X軸 : 400mm^p-p	永久磁石地震波振動台 SPTD-10K-122-3T テーブルサイズ： 1m×1m X軸 : 150mm^p-p

※その他、特別設計を申し受け致します　＞＞　お問合わせページへ
